amely a CAD és a CAM területén is remekül teljesít.
Szerkezettervezésben és különböző vizsgálatoknál is nagyszerűen alkalmazható.
A szoftver a tanfolyam ideje alatt ingyenesen elérhető.
Szilárdtest modellezés - Alkatrésztervezés
15 óra
1. A szoftver alapfeleleteinek megismerése, a lehetőségek megismerése,
a CAD modul felületei és lehetőségei
fájltípusok és szabványok
Alkatrész felület - kezelőfelület, ikonok, rajzindítás
vázlatok alkalmazása, kilépés a térbe
egyszerű síklapú testek szerkesztésének módszerei (kihúzással, kivonással, söpréssel), méretezés, kényszerek
2. Egyszerű hengeres testek szerkesztésének módszerei (kihúzással, forgatással, kivonásos módszerek)
összetett testek szerkesztése (ferde lapok kialakítása, körhagyó alkatrészelemek)
3. Összetett testek szerkesztése, furatok, hornyok, sokszorozás, anyagok definiálása, illesztése
4. Testrészek összeillesztése, paraméterezés, függvények létrehozása és kezelése, darab szétválasztása több részre
5. Dokumentáció, azaz műszaki rajz készítése (tengelyek, középpontok, érdesség, tűrés, bázis, keret, szövegmező), bemutató készítése

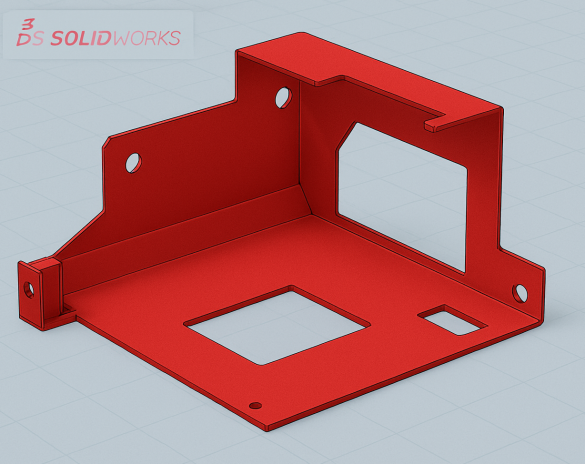

Lemezalkatrészek tervezése
9 óra
A lemeztervező felület lehetőségei
Egyszerű hajtogatás
Lyukasztás, furatok
Korcolás, peremezés
Hajtogatott modell módosítása
Teríték
Hajtogatási próba, hajtogatási terv
Kivágási terv, kontúrkinyerés
Exportálás kivágó szerszámgép számára
Kontúr importálása egyéb szoftverből
Felületmodellezés
9x45'
A felületmodellezés lehetőségei, indikátorai
A felületmodellezés kiváltása (biztos, hogy felületmodell?)
Átjárás a felületmodell és a szilárdtest modell között
Felületek szerkesztése: sík, íves, tekert, összekötött, stb
Felületek kezelése: kivágás, elvágás, levágás, másolás, stb
Irány a szilárdtest: összefűzés
Gyárthatósági kérdések
Szerelvények tervezése
15 óra
1. Szerelvény-felület lehetőségeinek megismerése, ikonok, import és export fájltípusok
Szerkesztés a szerelvény felületen, alkatrészdefiníciók
2. Szabványos alkatrészek beillesztése, kényszerek alkalmazása, alkatrészek illeszkedése, bázisok és referenciák
3. Profilok beillesztése, hajtás létrehozása
4. Szerelvény mozgásának szimulációja
5. Dokumentáció készítése, azaz összeállítási rajz, tételszám, darabjegyzék, tűrések, magyarázatok és feliratok
6. Hegesztés elhelyezése
Szerkezettervezés
9x45'
Strukturális szerkezetek vázlata
Szabványos profilok illesztése a síkban és a térben
Szerkezeti elemek egymáshoz kapcsolása
Vágás, másolás, sokszorozás
Furatok, hegesztés
Darabjegyzék
Dokumentáció
CAM - megmunkálások
15x45'
1. A szoftver CAM feleletének megismerése, a megmunkálási lehetőségek megismerése,
Koordináta-rendszer felépítése, definiálása
CNC szerszámgép meghatározása, posztprocesszor és nyelv kiválasztása
Alkatrész beillesztése, előgyártmány illesztése
2. ESZTERGÁLÁS: Egyszerű hengeres testek esztergálásának előkészítése
Befogás kiválasztása
Szerszámválasztás, szerszámadat módosítása
3. Biztonsági és munkatávolságok meghatározása, egyszerű esztergálási műveletek definiálása,
Posztprocesszálás
4. MARÁS: Egyszerű síklapú testek marásának előkészítése
Befogás kiválasztása
Szerszámválasztás, szerszámadat módosítása
5. Biztonsági és munkatávolságok meghatározása, egyszerű marási műveletek definiálása,
Posztprocesszálás
5. Bemérés és Lézervágás tervezése és szimulációja
Figyelem

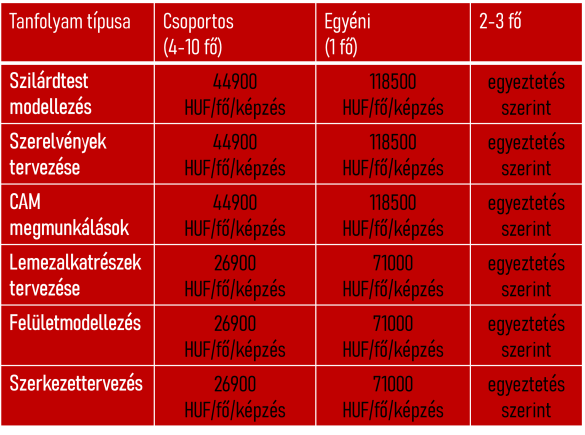

A tanfolyam díját két részletben is befizetheti!
